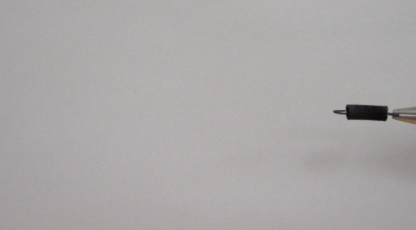

(1) 記憶処理された形状のバネ状形状記憶合金

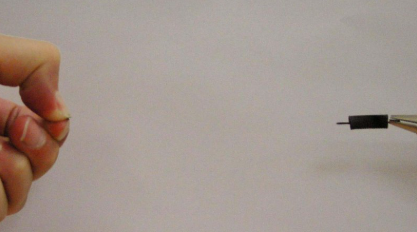

(2) 室温(マルテンサイト変態温度以下)で負荷を加えると形状が変化する。

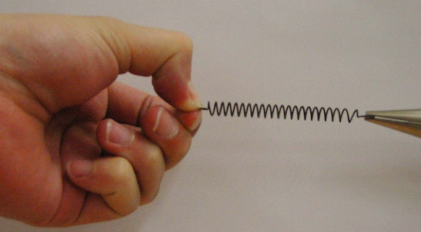

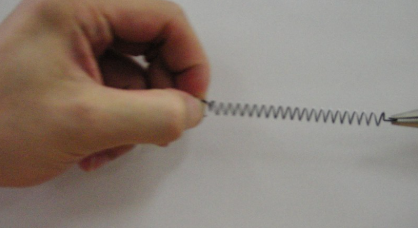

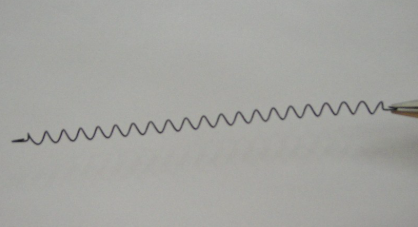

(3) 十分に変形した後、力を除いた状態の形状

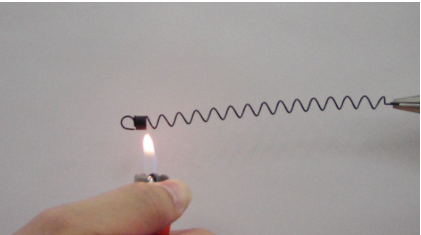

(4) 逆変態温度以上に加熱すると、元の記憶した形状に戻っていく。(1/3の形状回復)

(5) 加熱を続ける。(2/3の形状回復)

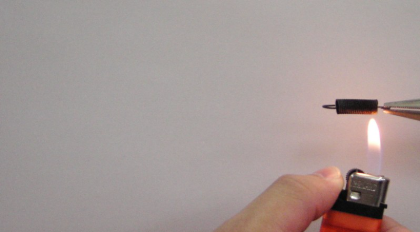

(6) 加熱を続ける。(完全に元の形状に回復)

(1) 加熱直後(逆変態温度以上)でも荷重を加えるとマルテンサイト変態誘起により変形する。

(2) 逆変態温度以上なので、除荷するだけで元の構造に逆変態し、形状は元に戻る。

(1) A spring-shaped shape memory alloy after shape-setting (training) treatment

(2) At room temperature (below the martensitic transformation temperature), applying a load changes the shape.

(3) Shape after sufficient deformation, with the load removed

(4) When heated above the reverse transformation temperature, it begins to return to the memorized shape. (1/3 recovery)

(5) Continue heating. (2/3 recovery)

(6) Continue heating. (Full recovery to the original shape)

(1) Even immediately after heating (above the reverse transformation temperature), applying a load causes deformation due to stress-induced martensitic transformation.

(2) Because the temperature is above the reverse transformation temperature, simply unloading triggers reverse transformation back to the parent phase, and the shape returns to the original.
