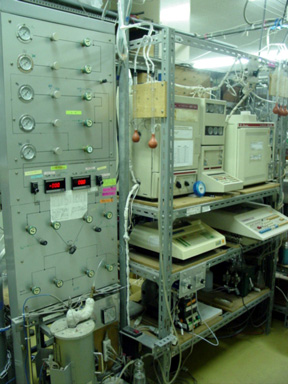

上の写真左はガス導入系で，圧力調製バルブ，ストップバルブ，マスフローコントローラーで流量制御します。

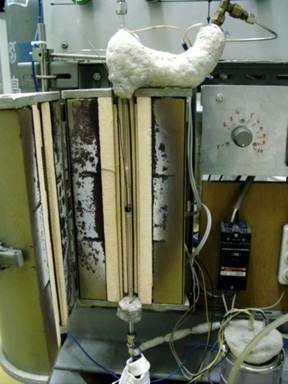

右側は分析系です。水蒸気およびメタノールガスは，マイクロフィーダーで供給した水とメタノールを反応管上部の気化器で気化させ，Heガスで触媒層へ運びます。 右の写真は反応管周辺を示します．
| CH3OHの水蒸気改質反応装置 | |
|
|
| メタノールのスチームリフォーミング反応装置です． 上の写真左はガス導入系で，圧力調製バルブ，ストップバルブ，マスフローコントローラーで流量制御します。 右側は分析系です。水蒸気およびメタノールガスは，マイクロフィーダーで供給した水とメタノールを反応管上部の気化器で気化させ，Heガスで触媒層へ運びます。 右の写真は反応管周辺を示します． |
